Súpravy dieselových generátorov s otvoreným rámom: Kompletná príručka pre kupujúceho

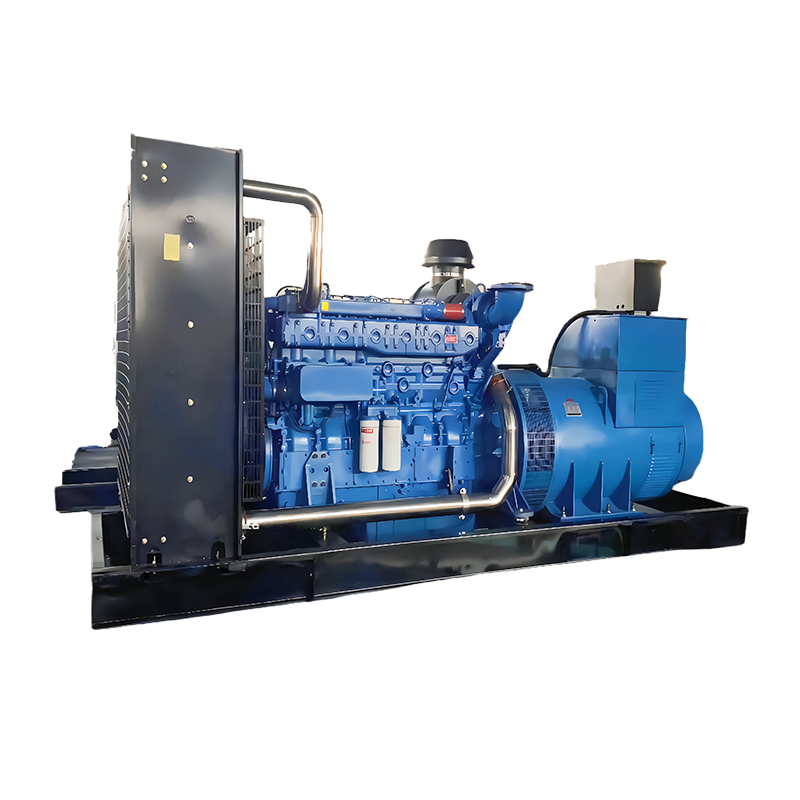

An súprava dieselového generátora s otvoreným rámom je dieselový motor spojený s alternátorom namontovaným na pevnom oceľovom základnom ráme — s bez akustického krytu alebo krytu proti poveternostným vplyvom . Táto konfigurácia poskytuje maximálny výkon za dolár, jednoduchý servisný prístup a neobmedzené prúdenie vzduchu na chladenie, vďaka čomu je dominantnou voľbou pre staveniská, priemyselné zariadenia, poľnohospodárske prevádzky a akékoľvek aplikácie, kde hladina hluku nie je primárnym obmedzením. Pre kupujúcich, ktorí uprednostňujú cenu, hustotu výkonu a udržiavateľnosť pred tichou prevádzkou, je dieselový agregát s otvoreným rámom takmer vždy najpraktickejším riešením.

Čím sa odlišuje súprava dieselového generátora s otvoreným rámom

Charakteristickým znakom je konštrukčná jednoduchosť. Tam, kde zastrešený (tichý) generátor uzatvára motor a alternátor do akustickej oceľovej skrine, sada otvoreného rámu ponecháva všetky komponenty odkryté. Tento jediný konštrukčný rozdiel poháňa kaskádu praktických dôsledkov:

• Nižšia nákupná cena: Odstránenie vrchlíka, akustického obloženia a vnútorného potrubia zvyčajne znižuje jednotkové náklady 20 – 40 % v porovnaní s tichým generátorom s ekvivalentnou hodnotou.
• Lepšia účinnosť chladenia: Neobmedzené prúdenie okolitého vzduchu umožňuje chladnejšiemu chodu motora a alternátora, čo predlžuje životnosť komponentov a podporuje vyššiu nepretržitú prevádzku v horúcom podnebí.
• Rýchlejší a jednoduchší servis: Technici majú prístup k olejovým filtrom, palivovým filtrom, remeňom, vstrekovačom a koncovkám bez toho, aby museli odstraňovať panely alebo pracovať v uzavretom priestore.
• Vyšší výstup hluku: Zvyčajne sa vyrábajú sady otvorených rámov 95–110 dB(A) na 1 meter v porovnaní s 65–75 dB(A) pre ekvivalentnú jednotku s prístreškom. To obmedzuje ich použitie v prostrediach citlivých na hluk.
• Žiadna ochrana proti poveternostným vplyvom: Súprava musí byť inštalovaná pod strechou, vo vnútri budovy alebo v účelovej generátorovej miestnosti. Vystavenie dažďu alebo prachu vyžaduje samostatný prístrešok.

Hlavné komponenty súpravy dieselového generátora s otvoreným rámom

Každý dieselový agregát s otvoreným rámom – bez ohľadu na značku alebo výkon – je postavený na rovnakej základnej architektúre. Pochopenie každého komponentu pomáha kupujúcim vyhodnotiť rozdiely v kvalite a predvídať požiadavky na údržbu.

Dieselový motor

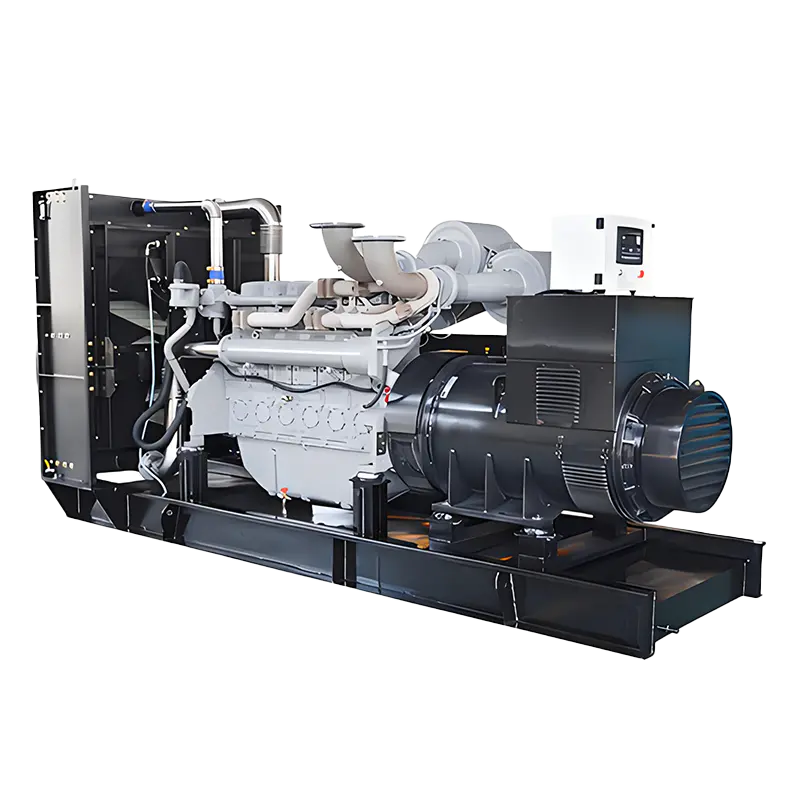

Motor je srdcom agregátu a jeho značka je jediným najdôležitejším ukazovateľom kvality. Medzi popredných výrobcov motorov OEM používaných v sadách otvorených rámov patrí Cummins, Perkins, Yanmar, Deutz, John Deere a Mitsubishi na prémiovej úrovni a motory s licenciou Weichai, Yangdong a Ricardo na hodnotovej úrovni. Zdvihový objem motora, počet valcov a spôsob nasávania (prirodzené nasávanie vs. preplňovaný vs. preplňovaný s dochladzovaním) určujú výkon a spotrebu paliva.

Pre sady vyššie 30 kW , preplňované motory sú štaardom; vyššie 200 kW , motory s turbodúchadlom a dochladzovaním (TCAC) poskytujú lepšiu tepelnú účinnosť a nižšie emisie. Väčšina moderných dieselových motorov na otvorených rámových súpravách vyhovuje EPA Tier 4 Final alebo EU Stage V emisné normy, ktoré vyžadujú motorovú naftu s nízkym obsahom síry (≤15 ppm síry).

Alternátor

Alternátor (synchrónny generátor striedavého prúdu) premieňa otáčanie hriadeľa motora na elektrickú energiu. Kľúčové špecifikácie alternátora zahŕňajú:

• Regulácia napätia: Bezkartáčové alternátory s vlastným budením s automatickým regulátorom napätia (AVR) udržujú výstupné napätie v ±1 % nominálnej hodnoty pri rôznych podmienkach zaťaženia.
• Trieda izolácie: Izolácia triedy H (dimenzovaná do 180 °C) je štandardom pre priemyselné generátorové sústavy a poskytuje tepelnú rezervu pre nepretržitú prevádzku pri vysokých okolitých teplotách.
• Hodnotenie IP: Väčšina alternátorov s otvoreným rámom má krytie IP21 alebo IP23 – dostatočné na použitie v interiéri, ale vyžaduje ochranu pred priamym vniknutím vody.
• Účinník: Štandardné alternátory sú dimenzované na 0,8 účinník (oneskorenie) . Menovitý výkon kVA vynásobený 0,8 udáva kW dostupný pre odporové záťaže.

Prémiové značky alternátorov zahŕňajú Stamford (Cummins Generator Technologies), Leroy-Somer, Mecc Alte a Marathon Electric. Tieto značky sú preferované pre aplikácie vyžadujúce nízke harmonické skreslenie (THD <5%) na ochranu citlivých elektronických zariadení.

Oceľový základný rám

Základný rám je zváraná konštrukčná oceľová zostava, ktorá vyrovnáva a podopiera spojku motora a alternátora. Začlenené kvalitné rámy antivibračné držiaky (AVM) — gumené izolátory medzi zostavou agregátu a nohami rámu — na zníženie prenášaných vibrácií na montážny povrch. Integrita rámu je dôležitá najmä počas prepravy; poddimenzované rámy sa môžu ohýbať a spôsobiť nesúosovosť spojky.

Ovládací panel

Sady otvorených rámov sa zvyčajne dodávajú s jednou z troch úrovní ovládacieho panela:

• Základný analógový panel: Voltometre, zosilňovače a frekvencie s manuálnym štartom. Vhodné pre jednoduché zálohovacie aplikácie s obsluhou.
• Digitálny ovládač (DSE, ComAp alebo Deepsea): Monitoruje parametre motora (tlak oleja, teplotu chladiacej kvapaliny, napätie batérie), zaznamenáva alarmy a podporuje automatický štart pri výpadku siete (AMF). The DSE7320 and ComAp InteliGen sú široko používané priemyselné štandardy.
• Paralelný ovládač: Vyžaduje sa na zdieľanie záťaže medzi viacerými agregátmi. Používa sa vo väčších inštaláciách, kde súčasne bežia dve alebo viac sád na zdieľanie pripojenej záťaže.

Vysvetlené menovité hodnoty výkonu súpravy dieselového generátora s otvoreným rámom

Hodnotenia generátora sú často nesprávne pochopené. Každý dieselový agregát s otvoreným rámom nesie viacero výkonových menovitých hodnôt, ktoré sa uplatňujú v rôznych prevádzkových scenároch – uvádzanie len maximálnej alebo pohotovostnej hodnoty bez kontextu je zavádzajúce.

Bežnou chybou je zakúpenie súpravy s veľkosťou iba do pohotovostného režimu pre primárnu spotrebu energie. Súpravy v pohotovostnom režime bežiace nepretržite pri hlavnom výkonovom zaťažení zaznamenajú zrýchlené opotrebovanie a skrátené intervaly generálnej opravy motora. Vždy špecifikujte primárny výkon (PRP) pre aplikácie, kde je primárnym zdrojom energie generátor.

Typický rozsah výkonu a to, čo každá úroveň pokrýva

Súpravy dieselových generátorov s otvoreným rámom sa vyrábajú v výnimočne širokom výkonovom rozsahu – od kompaktných jednovalcových jednotiek až po veľké viacvalcové priemyselné súpravy:

Primárne aplikácie pre súpravy dieselových generátorov s otvoreným rámom

Stavenisko

Stavebníctvo je najväčším jednotným trhom pre dieselové agregáty s otvoreným rámom. Pracoviská vyžadujú dočasné napájanie náradia, osvetlenia, miešačiek betónu, zváracieho zariadenia a kancelárií na stavenisku – záťaž, ktorá sa neustále mení v priebehu práce. Otvorené rámové sady sú preferované, pretože sú ľahko sa prepravuje na valníkoch, je pojazdný vysokozdvižným vozíkom a môže byť servisovaný mechanikmi na mieste bez špeciálnych nástrojov na oplotenie. Prebieha typický stavebný projekt strednej veľkosti (komerčná budova, úsek cesty). 100–400 kW sady s otvoreným rámom ako primárny zdroj energie na mieste.

Poľnohospodárske a vidiecke prevádzky

Zavlažovacie čerpacie stanice, systémy na sušenie obilia, chladiarenské sklady a prevádzky s chovom hydiny alebo dobytka v oblastiach s nespoľahlivým sieťovým napájaním sa vo veľkej miere spoliehajú na dieselové súpravy s otvoreným rámom. Ich tolerancia voči prašnému prostrediu s vysokou teplotou a dostupnosť motorovej nafty vo vidieckych oblastiach z nich robí praktické predvolené. A Sada s otvoreným rámom 30–60 kW je bežná veľkosť pre strednú závlahovú čerpaciu stanicu.

Priemyselné a výrobné zariadenia

Továrne, spracovateľské závody a sklady inštalujú otvorené rámové súpravy vo vnútri generátorových miestností ako záložnú energiu pre kritické procesy – dopravníkové systémy, chladiace kompresory, systémy riadenia procesov a osvetlenie. Generátorová miestnosť poskytuje úkryt, ktorý potrebuje súprava otvoreného rámu, pričom náklady na akustickú ochranu a ochranu pred poveternostnými vplyvmi sú oddelené od kapitálových nákladov na generátor.

Telekomunikačná infraštruktúra

Základné stanice mobilnej siete a mikrovlnné zosilňovače na vzdialených miestach často používajú malé dieselové súpravy s otvoreným rámom (10–30 kW) ako primárnu alebo záložnú energiu popri solárnych a batériových systémoch. Ich kompaktné rozmery a jednoduchá údržba ich robia kompatibilnými s protokolmi správy vzdialenej lokality.

Udalosti a dočasná moc

Filmové produkcie, festivaly pod holým nebom, núdzové operácie a vojenské nasadenie využívajú sady otvorených rámcov pre ich nízke náklady na kilowatthodinu a jednoduchú logistiku. Súpravy môžu byť umiestnené vo vnútri krytov tlmiacich zvuk alebo umiestnené vo vzdialenosti od oblastí, kde sa konajú udalosti, aby sa znížil hluk.

Ako vybrať správnu súpravu dieselového generátora s otvoreným rámom

Nákup nesprávnej veľkosti alebo špecifikácie je nákladný – nadrozmerná súprava míňa kapitál a funguje neefektívne pri nízkej záťaži, zatiaľ čo poddimenzovaná súprava sa preťažuje a predčasne zlyhá. Vykonajte tieto kroky výberu v tomto poradí:

1. Vypočítajte si celkové pripojené zaťaženie: Uveďte každú elektrickú záťaž (kW), ktorá môže bežať súčasne. Použiť faktor dopytu – nie všetky záťaže bežia pri plnom vytiahnutí štítku súčasne. Typický je realistický výpočet pripojeného zaťaženia 60–80 % súčtu všetkých hodnotení na typovom štítku .
2. Identifikujte štartovacie zaťaženie motora: Elektromotory odoberajú pri štarte 5–7-násobok svojho prevádzkového prúdu. Ak váš najväčší motor beží 15 kW, môže to vyžadovať 75–105 kW štartovacieho výkonu z generátora na chvíľu. Generátor to musí zvládnuť bez nadmerného poklesu napätia (<15% je štandardná požiadavka).
3. Vyberte správny výkon: Ak je generátor primárnym zdrojom energie (bez pripojenia k sieti), špecifikujte Prime Power (PRP) . Ak ide o zálohu na sieťové napájanie, je vhodný pohotovostný režim (ESP).
4. Použiť 20–25 % kapacitnú rezervu: Nastavte veľkosť súpravy tak, aby ste dosiahli očakávané zaťaženie 70 – 80 % menovitého výkonu . Prevádzka naftového agregátu pod 30% záťažou spôsobuje mokré stohovanie (hromadenie nespáleného paliva vo výfukových plynoch), hromadenie uhlíka a zrýchlené opotrebovanie motora.
5. Overte zníženie nadmorskej výšky a teploty: Naftové motory strácajú približne 3–4 % menovitého výkonu na 300 m nadmorskej výšky nad hladinou mora a 1 % na 5 °C nad 25 °C okolia. Súprava s menovitým výkonom 200 kW na hladine mora, 25 °C môže dodať len 170 kW v nadmorskej výške 1 500 m a okolitej teplote 40 °C .
6. Uveďte značky motora a alternátora: Pri kritických aplikáciách špecifikujte pomenované značky (Cummins, Perkins, Stamford) namiesto akceptovania „ekvivalentných“ náhrad.

Požiadavky na inštaláciu súprav generátorov otvorených rámcov

Správna inštalácia je rovnako dôležitá ako správna špecifikácia. Najčastejšie poruchy inštalácie sa týkajú vetrania, vedenia výfukových plynov a konštrukcie palivového systému.

Vetranie a prúdenie vzduchu

Naftová súprava s otvoreným rámom vyžaduje minimálny prietok vzduchu približne 0,1–0,15 m³/s na 10 kW výkonu na chladenie motora. Generátorové miestnosti musia byť navrhnuté so vstupnými a výstupnými otvormi dimenzovanými na tento prietok. Horúci výfukový vzduch musí smerovať von – recirkulácia horúceho vzduchu späť do nasávania motora spôsobuje tepelné zníženie výkonu a môže spôsobiť vypnutie motora pri vysokej teplote.

Výfukový systém

Výfukové potrubie musí byť primerane dimenzované (spätný tlak je zvyčajne nižší ako limit stanovený výrobcom motora <10 kPa ), vedené do výtoku mimo budovy a ukončené dažďovou čiapkou alebo ochranným krytom. Pružné vlnovcové časti na výfukovej prípojke motora zabraňujú prenosu vibrácií na tuhé výfukové potrubie.

Palivový systém

Sady s otvoreným rámom sa dodávajú s malou dennou nádržou namontovanou na základni (50–250 litrov). Na predĺženie doby chodu je potrebná externá palivová nádrž s prečerpávacím čerpadlom, spätným chodom preplnenia nádrže a alarmom hladiny paliva. Palivové potrubie musí byť dimenzované tak, aby spĺňalo všetky požiadavky motora plus a 15–20 % rozpätie toku aby sa zabránilo nedostatku paliva pri plnom zaťažení.

Uzemnenie a elektrické pripojenie

Rám generátora musí byť pripojený k uzemňovacej mriežke miesta. Výstup musí byť pripojený cez automatický prepínač (ATS) alebo ručný prepínač, ktorý zabraňuje súčasnému pripojeniu generátora a sieťového napájania - stav nazývaný ostrovček, ktorý predstavuje vážne nebezpečenstvo pre pracovníkov verejných služieb.

Plán bežnej údržby pre dieselové agregáty s otvoreným rámom

Otvorené rámové sady sa ľahšie udržiavajú ako jednotky s prístreškom, pretože všetky servisné miesta sú prístupné bez demontáže. Dodržiavanie servisných intervalov výrobcu je najdôležitejším faktorom pri dosahovaní menovitej životnosti motora 20 000 – 40 000 hodín pre prémiové motory.

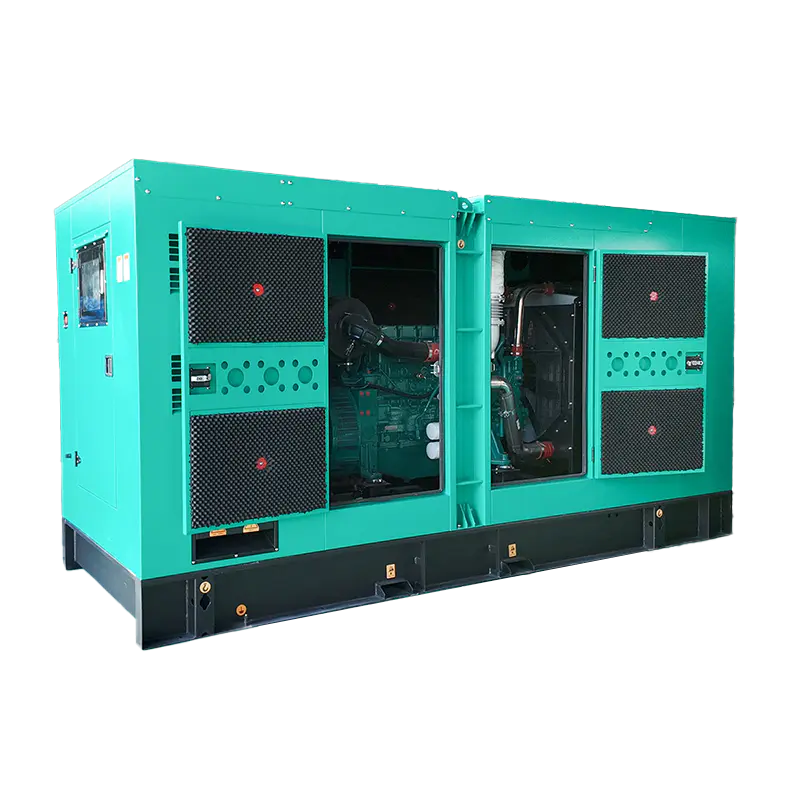

Súpravy dieselových generátorov s otvoreným rámom vs. s krytom (tiché).

Rozhodnutie medzi konfiguráciou s otvoreným rámom a konfiguráciou s prístreškom závisí od štyroch praktických faktorov: tolerancia hluku, prostredie inštalácie, rozpočet a servisné zdroje.

• Vyberte otvorený rám keď: súprava bude inštalovaná vo vyhradenej generátorovej miestnosti alebo krytom kryte; nevyžaduje sa súlad s hlukom; kapitálový rozpočet je obmedzený; alebo sa predpokladá častý servis a záleží na rýchlosti prístupu.
• Vyberte si baldachýn (tichý) keď: súprava musí pracovať vonku bez stavebného uzáveru; platia hlukové predpisy (obytné priestory, nemocnice, úrady); alebo je potrebná odolnosť voči poveternostným vplyvom pre exponované vonkajšie nasadenie.

Pre veľké priemyselné inštalácie, kde je generátorová miestnosť štandardnou infraštruktúrou, sady otvorených rámov neustále ponúkajú lepšiu hodnotu — akustická ochrana a ochrana proti poveternostným vplyvom je zabudovaná do budovy a nie do každej jednotky generátora a konfigurácia otvoreného rámu umožňuje jednoduchšie škálovanie, keď je potrebné paralelne zaradiť ďalšie súpravy.
